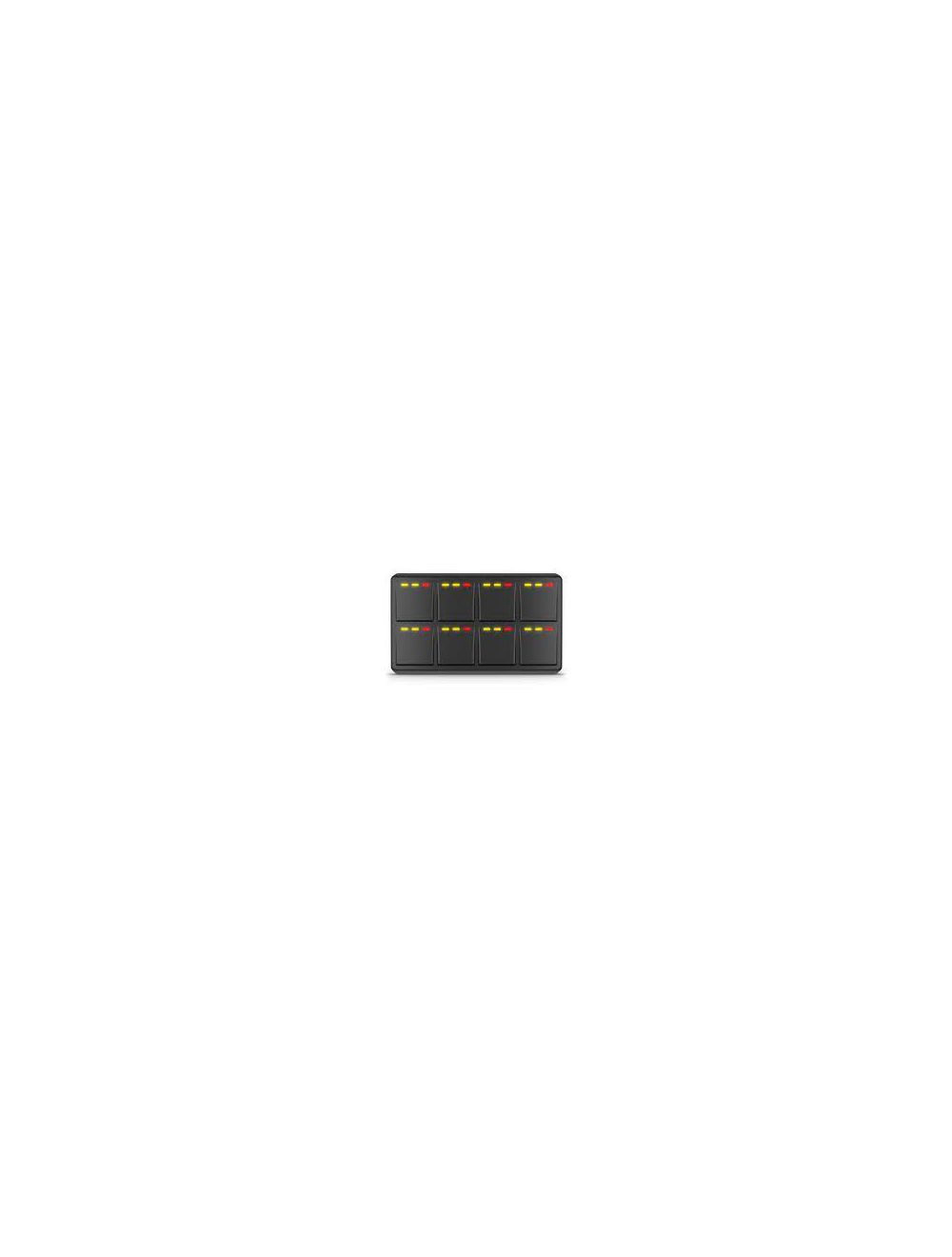

Garmin EmpirBus™ SP8- och SP12-brytare SP8, horisontellt
EmpirBus™ SP8- och SP12-brytare SP8, horisontellt från Garmin!
SP8 och SP12 är digitala brytarkomponenter för EmpirBus system för styrnng, övervakning och fördelning.
Det är enkelt att montera enheterna med hjälp av den medföljande mallen.
Brytaren SP12 är utformad att installeras inomhus och brytaren SP8 kan installeras antingen inomhus eller utomhus.
När den monteras utomhus är SP8 vattentålig till IP67 från framsidan och skalet tål UV-strålning för att stå emot tuffa marina förhållanden.
SP8 är en 8-vägsbrytare och SP12 kan ha en 12x2-vägskonfiguration utan skärm eller en 10x2-vägskonfiguration med skärm. Dessa enheter kan ge styringångar till EmpirBus-systemet via brytarna – plus statusinformation tillbaka till användaren med hjälp av de enskilda lysdioderna.
Skärmarna kan monteras vertikalt (stående) eller horisontellt (liggande).
Både SP8 och SP12 erbjuder användarutformade brytarförklaringar, bakgrundsbelysning nattetid och larmindikationer.
De är tåliga och klarar från −20 ° till 55 °C.
Översikt
| Mått (B x H x D) | 230 x 106 x 38 mm (9,1″ x 4,2″ x 1,5″) |
| Vikt (endast enhet) | 400 g (14.1 oz) |
| Ambient temperature | -20 °C till +55 °C |
| Höljets vattenklassning | IP65 |
| Kommunikation | CAN-buss NMEA 2000®-nätverk, LEN-0 |
Utdata
| Hög sida | 13 kanaler 10 A, 7 kanaler 5 A |
Digital ingång
| Brytaringång för markkontakt | 15 |
| Övervakning av länspump | 2 |
Analog ingång
| Volt | 3 vid 0–16 V +/-1 % |
| Motstånd | 2 vid 0–1 500 ohm +/- 5 % |
Strömförsörjning
| Maximal ström | 50 A |
| Strömförbrukning i avstängt läge | 60 mA |
| Matningsspänning (12 V) | 9-16VDC |
Kontakt
| NMEA 2000® | Micro 5-stifts M12 hane |
| Kanaler | Molex MX150 L 16 kretsar |
| Kopplingsplint | M6-skruv |
| Namn | Garmin EmpirBus™ SP8- och SP12-brytare SP8, horisontellt |
|---|---|
| Varumärken | Garmin |
| Info |
